「ダウンロード」のページにToyStudio 1.6.2.4 をアップしました。

今回のバージョン アップでは、外部のモデリング ソフト等との連携機能を強化しました。

「メッシュのインポート」コマンド

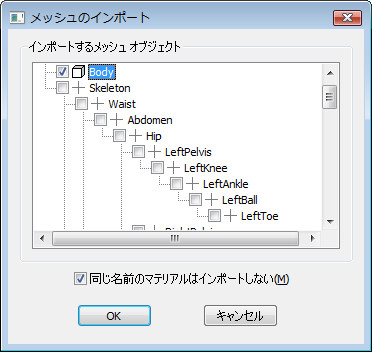

拡張機能として、オブジェクト パネルの右クリック メニューに｢メッシュのインポート｣コマンドを追加しました。既存のボーン ウェイトをできるだけ維持しながら、メッシュ オブジェクト単位で外部ファイルのポリゴン メッシュをインポートして上書きできるようになりました。

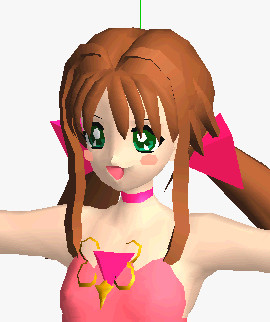

このため、外部のモデリング ソフトとの連携がとてもスムーズになりました。例えば、以下のようなToyStudioのメッシュ オブジェクトをMQO形式にエクスポートし、

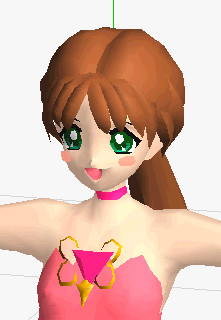

以下のようにメタセコイアで形状を大きく変更し、スキニングを維持したままToyStudioのメッシュ オブジェクトに上書きできます。

関連するトピックスとして「1-13 メッシュのインポート」を追加しましたので、ご参照ください。

ファイル エクスポート機能の「頂点座標をそのまま出力」オプション

MQO、OBJ、DXF等の、オブジェクトのローカル座標系を持たないファイル形式への「エクスポート」機能において、｢頂点座標をそのまま出力｣オプションを追加しました。座標変換やスキニングなしのポリゴン メッシュを簡単に出力できるようになりましたので、外部のモデリング ソフトとの連携等が簡単になりました。

アニメーションのインポート機能の「名前でオブジェクトを割り当て」オプション

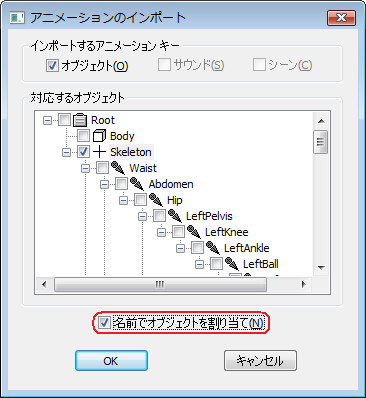

「アニメーションのインポート」ダイアログに、「名前でオブジェクトを割り当て」オプションを追加しました。オブジェクトのツリー構造だけではなく、オブジェクトの名前を参照してアニメーションをインポートできるようになりました。関連するチュートリアルである「2-9 アニメーションのインポート」を更新しました。

その他の更新内容については、バージョンアップ履歴を参照してください。

「ダウンロード」のページにToyStudio 1.6.2.3をアップしました。

今回のバージョン アップでは、TOYファイルやFBXファイルの出力機能のバグを修正しました。また、ToyStudioのアプリケーション実行中のCPU負荷の軽減など、システム系コードの改良を行いました。

その他の更新内容については、バージョンアップ履歴を参照してください。

「ダウンロード」のページにToyStudio 1.6.2.1 をアップしました。

今回のバージョン アップでは、拡張機能のXファイル出力機能における出力オプションの追加などを行いました。

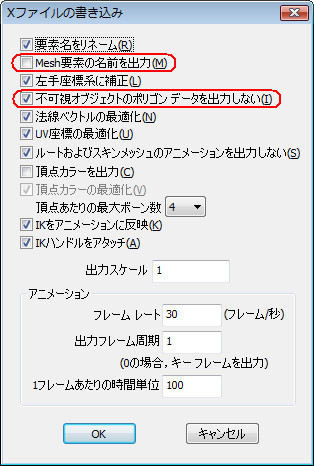

「Xファイルの書き込み」ダイアログに、「Mesh要素の名前を出力」オプションを追加しました。Xファイルの「Mesh」要素にオブジェクト名と同じ名前を出力できるようになりましたので、Xファイルの読み込み時に「Mesh」の名前を参照するプログラムでの利用が容易になりました。

「不可視オブジェクトのポリゴン データを出力しない」オプションを追加しました。「不可視」になっているオブジェクトのポリゴン データを出力しないようにできますので、ToyStudio側でオブジェクトを「不可視」にすることで、Xファイル ビューアー等で対象オブジェクトの表示をOFFにすることができるようになりました。

その他の更新内容については、バージョンアップ履歴を参照してください。

「ダウンロード」のページにToyStudio 1.6.2.0 をアップしました。

今回のバージョン アップでは、IK(インバース・キネマティクス)関連機能や、「ミラー ポーズ」コマンド、「複製」コマンドについての機能強化やバグ フィックスを行いました。

IK関連機能について

IKを利用した簡単な歩行アニメーションのチュートリアルとして、「3-1 かんたん歩行アニメーション」を追加しました。このチュートリアルでは、かかとの上げ下げにも対応した本格的な歩行アニメーションを、2つの姿勢のみを用いて作成しています。
Get the Flash Player to see this player.

IKハンドルの作成における便宜的な面を考慮して、IKハンドルの「アタッチ」がデフォルトでONになるように変更しました。これに関連して、トピックスの「7 IKハンドルについて」と、チュートリアルの「2-4 IKハンドル アニメーション」を更新しました。

オブジェクト パネルの右クリックメニューの「以下を設定」のサブメニューに「IKハンドルをアクティブにする」、「IKハンドルを非アクティブにする」、「IKハンドルをアタッチする」、「IKハンドルをアタッチしない」を追加しました。IKハンドルのアクティブおよびアタッチについて、一括設定が可能になりました。

「ミラー ポーズ」コマンドについて

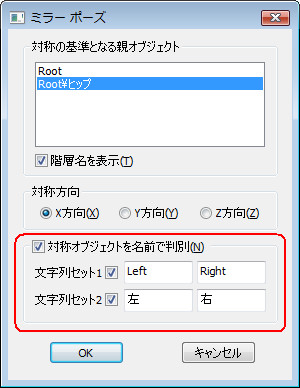

「ミラー ポーズ」コマンドに、「対称オブジェクトを名前で判別」オプションを追加しました。オブジェクト名の「右」や「左」などの文字列で対称の相手を判別できるようになりました。

また、スキニングされたボーンだけではなく、通常のオブジェクトについても「ミラー ポーズ」コマンドを利用できるようになりました。関連するトピックスとして、「9 ミラー ポーズについて」を更新しました。

「複製」コマンドについて

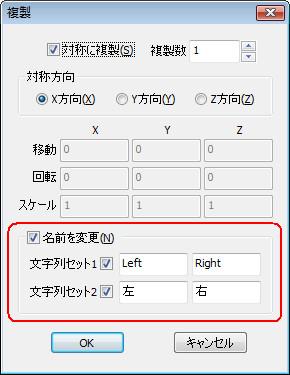

「複製」コマンドに、「名前を変更」オプションを追加しました。オブジェクトの複製時に、名前の「右」や「左」などの文字列を自動的に変更できるようになりました。関連するトピックスとして、「2-1 ボーンの作成」を更新しました。

その他の更新内容については、バージョンアップ履歴を参照してください。

ToyStudio Advanceはここ数年、専門学校のゲーム開発系コースでも導入していただいております。

ゲームCG科等で作成されたアニメーション付きCGモデルは、その後のプロセスで手軽に再生したり修正したりする手段がなかなかありませんでした。ToyStudio Advanceを導入することで、ゲーム開発科の学生がモーションの適合性をチェックしたり、独自にCGモデルのサンプルを作成してプロトタイピングを行えるようになりますので、ゲーム開発のプロセスをより柔軟にすることができます。

ライセンスご購入のお見積りについては、こちらのページのメール フォームからご依頼ください。

「ダウンロード」のページにToyStudio 1.6.1.8 をアップしました。

今回のバージョン アップでは、主にFBXファイルの入出力機能の改良を行いました。メールでバグ報告等を色々といただきまして、誠に感謝しております。

読み込みにおける不具合の修正

まず、BBSで上がっていた 「アプリ起動後2回目以降の読み込みに失敗するFBXファイルがある。」という不具合が修正されました。これはFBXライブラリーのバグだったのですが、バグの迂回方法が分かったので修正できました。
これに関連して、ピボットと複数のアニメーションが設定されたFBXファイルにおいて、2個め以降のアニメーションのピボット変換に不具合が見つかったのですが、同様にFBXライブラリーのバグを迂回することで修正できました。

ピボット変換レート

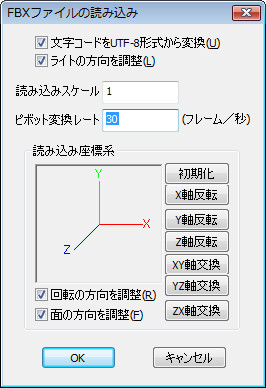

「FBXファイルの読み込み」ダイアログに、「ピボット変換レート」の項目を追加しました。ピボットとアニメーションがセットされたFBXファイルの読み込みにおいて、ピボットはクリアーされ、関連するアニメーション キーは「ピボット変換レート」で指定されたフレームレートでリサンプリングされます。
例えば、元データのピボットの値が(10, 0, 0)である場合、ピボットをクリアーするとX軸方向の位置が変わってしまうので、アニメーション キーのX方向の移動値はこのフレームレートで変換されることになります。

法線ベクトルについて

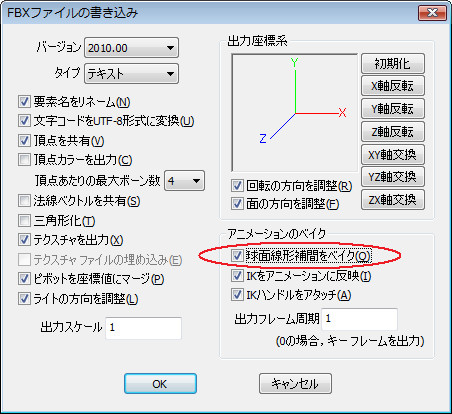

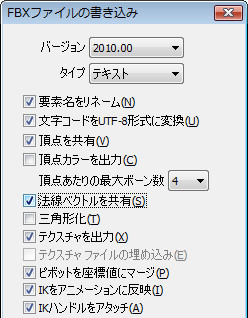

FBX SDKのドキュメントに「ポリゴンの法線ベクトルは頂点ごとに定義すべし」との記載があり、これまでは手間をかけてその仕様に合わせていました。しかし、今回これが誤りであることが分かったので、ポリゴンの法線ベクトルを面の頂点ごとに個別に出力できるようにしました。「FBXファイルの出力」ダイアログには「法線ベクトルを共有」チェックを追加しましたので、これまでのように頂点ごとの共有された法線ベクトル(スムーズ シェーディング)を出力する場合はこれをONにします。

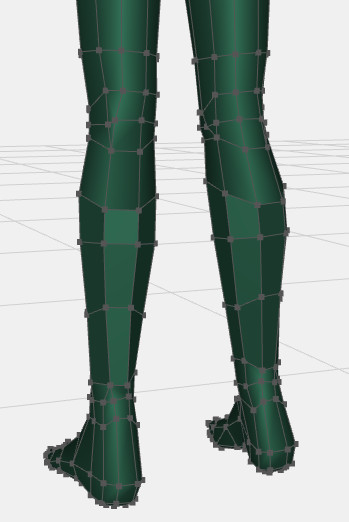

また、ToyStudioではポリゴンのスムーズ／フラット シェーディングを設定する場合、オブジェクトの「スムーズ角度を指定」や、「スムーズ／フラット シェード」ツールによる面／辺／頂点単位の指定を行います。今回、FBXファイルの読み込みにおいて、ポリゴンの法線ベクトルの角度からスムーズ／フラット シェーディングの状態を判別して読み込むようにしました。よって、以下のようにToyStudio側でポリゴンのスムーズ／フラット シェーディングを混在させた場合でも、FBXファイルとの相互変換において法線ベクトルの状態を維持できるようになりました。

その他の更新内容については、バージョンアップ履歴を参照してください。

東日本大震災について

東北地方太平洋沖地震では、私が住む東京都内でさえこれまで体験したことがない程揺れが激しく、建物が倒壊するのではないかという非常な恐怖に襲われました。
東日本大震災で被災された皆様に、心よりお見舞い申し上げます。

「ダウンロード」のページにToyStudio 1.6.1.7 をアップしました。

今回のバージョンアップでは、前回のバージョンアップで生じていた、マテリアルが未設定(デフォルト マテリアル使用)のポリゴン データを表示するとアプリケーションが落ちるバグを修正しました。

その他の更新内容については、バージョンアップ履歴を参照してください。

「ダウンロード」のページにToyStudio 1.6.1.6 をアップしました。

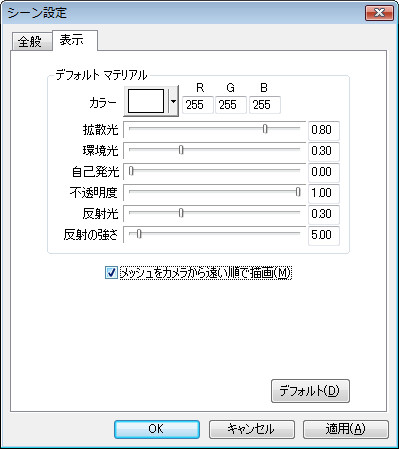

今回バージョンアップでは、透過ポリゴン関連の描画について修正しました。「シーン設定」ダイアログの「表示」タブに、「メッシュをカメラから遠い順で描画」チェックを追加しました。これがONの場合各メッシュ オブジェクトはその原点位置がカメラから遠い順で描画され、OFFの場合オブジェクトの親子順で描画されます。

各メッシュ オブジェクト内については、「マテリアル」パネルのマテリアルの順で、各マテリアルに属するポリゴンが描画されます。

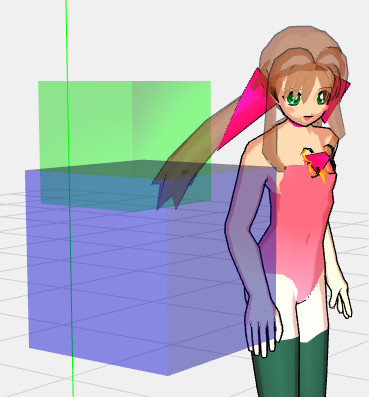

例えば、キャラクターの髪を半透明にし、手前に青い半透明メッシュ オブジェクト、奥に緑の半透明メッシュ オブジェクトを配置すると、「メッシュをカメラから遠い順で描画」チェックがONの場合、以下のように描画されます。

その他の更新内容については、バージョンアップ履歴を参照してください。
