■781 / 親記事) 　モーフィング機能のブレンドシェイプ取り込みについて
  ▼■
□投稿者/ えむしかく -(2015/03/15(Sun) 11:05:53)
    ピエール様、いつもお世話になっております。

    初歩的な質問ですみません。
    新しく追加されるモーフィング機能で、過去にblenderで作製したブレンドシェイプをそのまま流用することは可能でしょうか。

    よろしくお願いします。
引用返信 削除キー/
■783 / ResNo.1) 　Re[1]: モーフィング機能のブレンドシェイプ取り込みについて
□投稿者/ ピエール -(2015/03/23(Mon) 11:18:32)
http://www.mechastudio.net/
    えむしかく様
    いつもお世話になっております。

    記事書き込みで当方に自動送信されるメールが遅延していたようで、ご返答が遅れて
    しまって誠にに申し訳ございません。

    > 新しく追加されるモーフィング機能で、過去にblenderで作製したブレンドシェイプをそのまま流用することは可能でしょうか。

    blenderで出力したFBXファイルをToyStudioで読み込めば、ブレンドシェイプを
    そのまま流用できると思います。

    よろしくお願いいたします。
引用返信 削除キー/
■785 / ResNo.2) 　Re[2]: モーフィング機能のブレンドシェイプ取り込みについて
□投稿者/ えむしかく -(2015/03/23(Mon) 19:19:31)
    ピエール様
    回答ありがとうございます。

    > blenderで出力したFBXファイルをToyStudioで読み込めば、ブレンドシェイプを
    > そのまま流用できると思います。

    ちょうどモーフィングとアニメーションの折り合いに悩んでおりましたので
    これ以上ない朗報です。

    機能の実装を心よりお待ちしております。
引用返信 削除キー/
■786 / ResNo.3) 　Re[3]: モーフィング機能のブレンドシェイプ取り込みについて
□投稿者/ ピエール -(2015/03/24(Tue) 09:24:30)
http://www.mechastudio.net/

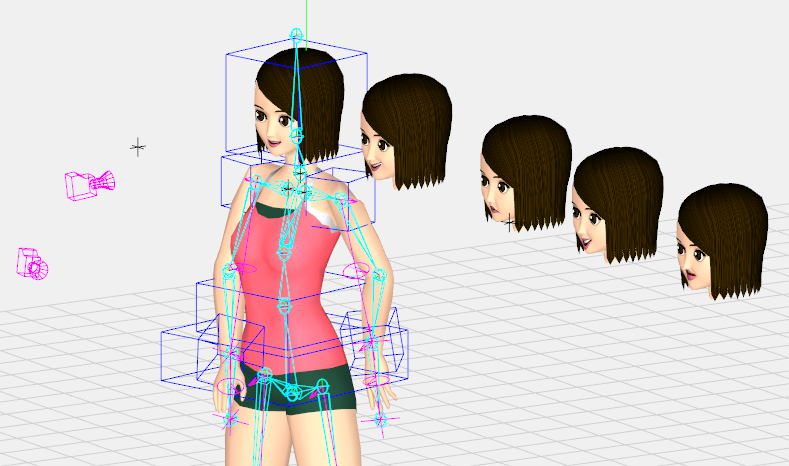

    ちなみに、エクスポート側がFBXのボーンやIK、コンストレイントに対応していれば、
    それらも流用できることになります。現在、以下の添付画像のようなモデルで
    テストしている次第です。

    今回は、返信が遅れて申し訳ございませんでした。
    また何かありましたらお問い合わせください。
789×466 => 512×302

morph_test.png/175KB
引用返信 削除キー/
■787 / ResNo.4) 　Re[4]: モーフィング機能のブレンドシェイプ取り込みについて
□投稿者/ ピエール -(2015/10/12(Mon) 16:06:22)
http://www.mechastudio.net/
    MechaStudio 1.7.0.0でモーフィングに対応し、FBXファイルでの入出力が可能に
    なりました。
引用返信 削除キー/
■788 / ResNo.5) 　Re[5]: モーフィング機能のブレンドシェイプ取り込みについて
□投稿者/ えむしかく -(2015/10/13(Tue) 14:42:53)
    ピエール様　機能拡張お疲れさまです＆ありがとうございます。

    blenderのブレンドシェイプをMechaStudioに取り込めることを確認しました。
    行ったことは以下のとおりです。

    1. モーフ情報を持つオブジェクトをShape Keyの数だけコピーする。
    2. コピーしたオブジェクトのShape Keyをそれぞれ一つずつ残して削除する。
    3. コピーしたオブジェクトのマテリアルをコピー元のものと同じにする。
    4. FBXで出力し、インポートする。

    以降はチュートリアルどおりに作業しました。
    気の遠くなる頂点移動を再び行わなくて済んだことに感謝です。

    後はアニメーションとして登録していけばよさそうですね。
    対応ありがとうございました。
    これからもよろしくおねがいします。
引用返信 削除キー/
■790 / ResNo.6) 　Re[6]: モーフィング機能のブレンドシェイプ取り込みについて
□投稿者/ ピエール -(2015/10/14(Wed) 12:34:40)
http://www.mechastudio.net/
    えむしかく様
    いつもお世話になっております。

    > blenderのブレンドシェイプをMechaStudioに取り込めることを確認しました。
    > 行ったことは以下のとおりです。
    > 〜

    色々と試行錯誤していただいて、誠に感謝いたします。
    MechaStudio側に無事インポートすることが出来てよかったです。
    同様の方法を試されている方々にとっても、非常に参考になる
    ことと思います。

    参考になればと思い、FBXファイルの内部的な説明を少しさせて
    いただきます。

    FBXファイルのフォーマットでは、モーフ ベース自体が内部に
    頂点位置のリストを「Shape」として複数持っていて、それらを
    使ってブレンドするといった単純な仕様です。
    実際のモーフィング処理ではターゲットの法線ベクトルも参照する必要が
    ありますので、やはり元のモーフ ターゲットを「オブジェクト」として
    特定する必要があります。

    そこで、Shapeの「名前」を利用しています。Shapeの名前と一致する
    オブジェクトがシーンに存在する場合、そのオブジェクトをモーフ
    ターゲットとして特定して読み込んでいます。逆に、FBXファイルに
    書き込む際は、Shapeにモーフ ターゲットと同じ名前をセットしています。
    FBXファイルのモーフ データを利用している他のCGソフトも同じ方法を
    使っているのではないかと思います。

    使ってみて気づいた点などありましたらお知らせ下さい。
    今後ともよろしくお願いいたします。
引用返信 削除キー/
■802 / ResNo.7) 　Re[7]: モーフィング機能のブレンドシェイプ取り込みについて
□投稿者/ ピエール -(2015/12/02(Wed) 11:19:41)
http://www.mechastudio.net/
    Ver.1.7.0.1では、FBXファイル等の読み込みダイアログに「シェイプ名のモーフ
    ターゲットを作成」オプションが追加されましたので、モーフ ターゲットが
    オブジェクトとして存在しないFBXファイルでも、下準備なしで読み込める
    ようになりました。
    http://www.mechastudio.net/archives/4738/
対応済み
引用返信 削除キー/
